試験用電話回線接続装置(NTT仕様化物品)

  • PDFダウンロード

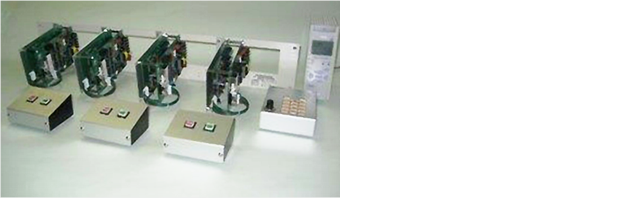

  • 試験用電話回線接続装置(NTT仕様化物品)画像

概 要

本装置は、保守交換センタから公衆回線を利用し遠隔操作により、無人電話交換所の警察消防回線試験(FPT試験)及び、発信接続試験を行う為のものです。また、T-SW-ADPを取付けることにより、発信回線を8回線まで拡張できRT対応のエリア毎の試験等も可能となります。

特 徴

  1. パソコン使用(ACT-P)により警察消防回線の自動試験が可能となります。
  2. 規制制御装置(T-CONT-E)と組み合わせることにより、各種手動試験が実施できます。
  3. ADPで選択回線の接続ができない場合は、擬似話中音で試験者に知らせます。
  4. T-SW-Eの着信回線が復旧すると、ADPの選択回線も復旧します。
  5. 各種接続試験(F更後のトランスレータ試験、料金改定後の課金秒数試験)にも使用できます。
  6. 無人交換局の接続試験にも使用できます。
  7. NGNにも対応しています。

システム構成

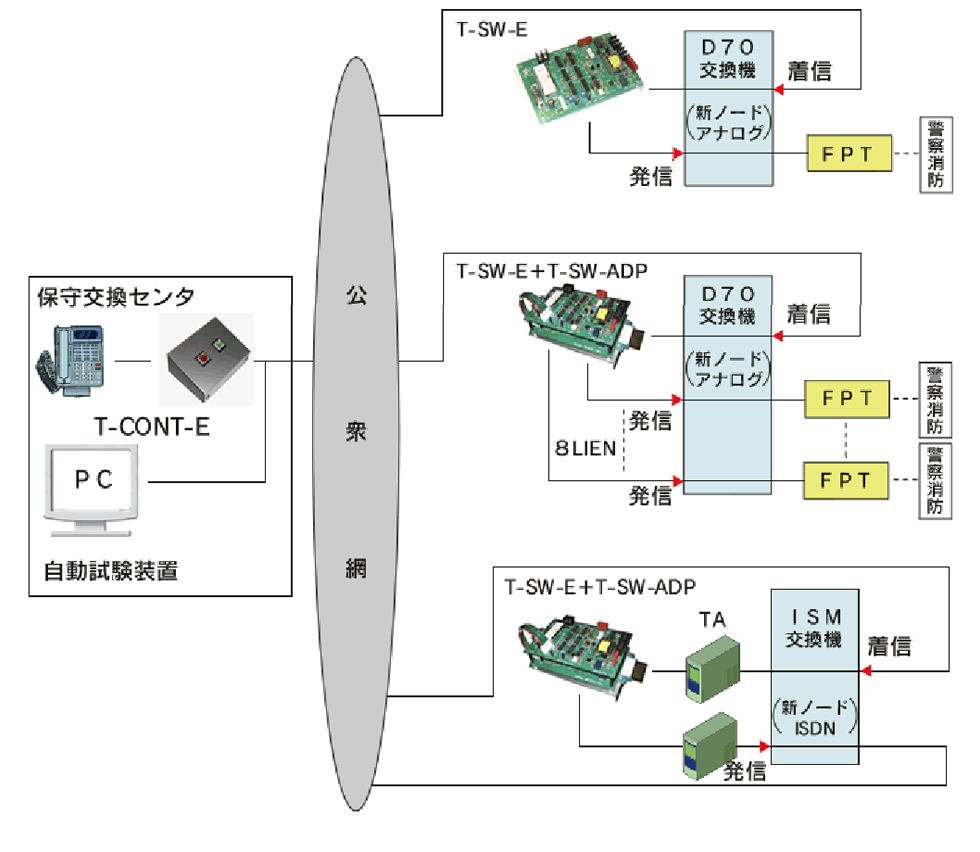

T-SW-Eを使用した警察消防回線の試験

T-SW-Eを使用した警察消防回線の試験画像

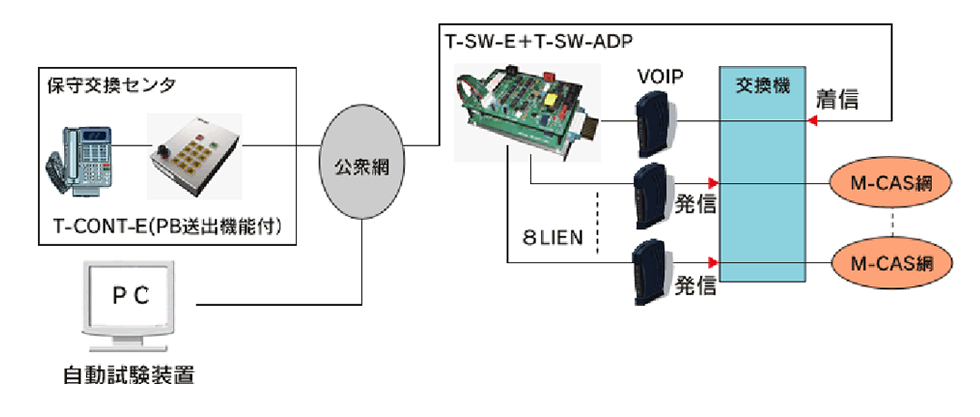

T-SW-EとT-SW-ADPを使用したひかり電話CASでの接続試験

T-SW-EとT-SW-ADPを使用したひかり電話CASでの接続試験画像

仕 様

T-SW用 ACアダプタ

T-SW用 ACアダプタ画像

T-SW-EとT-SW-ADPのセットを1組分の電源をAC100Vから供給することが出来ます。

仕   様
サイズ 100×65×35mm(突起除く)
ケーブル長 ACケーブル :約1500mm
DCケーブル :約300mm
入力電圧 AC85~132V[50/60Hz]
出力電圧 DC48±1V
出力電流 0.55A
加電流保護 フの字垂下型 自動復帰
動作温度 -10~60℃

T-SW-E 単体収容ケース

T-SW-E 単体収容ケース画像

T-SW-E単体を収容できるケースです、あらかじめT-SW-Eを組み込むことでスクリューレス端子を採用していますので、工具がなくても接続が可能となりました。T-SW未設置のBOX交換機への切替発着信試験にも活用できます。

仕   様
サイズ 167×121×37mm(突起除く)
適合電線 単線:φ0.4~1.2mm
撚線:0.3~1.25mm

T-CONT-E(PB送出機能付)

T-CONT-E(PB送出機能付)画像

従来のT-CONT-Eの機能にダイヤルボタンが付加、信号送出レベルを調整できます。

仕   様
サイズ 135×99×37mm(突起除く)
接続方法 モジュラージャック6局2芯×2口
動作電源 電話回線から供給(20~120mA)
信号出力レベル -20~0dBm
制御信号 接続・切断・0~9・#*

MDF取付金物

MDF取付金物画像

T-SW-EとT-SW-ADPのセットを1組、MDFに取り付けることが出来ます。

仕   様
サイズ 175×128×93mm(突起除く)

価 格

NTT仕様化物品(全国通信用機器材工業協同組合 取扱)

  • T-CONT-E
  • T-SW-E
  • T-SW-ADP
  • T-SWゾウセツカナモノ

現 調 品(株式会社CNPエンジニアリング 取扱)

  • MDF取付金物  : 6,800円 (税別) (送料別)
  • T-SWゾウセツカナモノ(19インチEIA) : 7,000円 (税別)
  • T-SWゾウセツカナモノ(19インチJIS) : 7,000円 (税別)
  • T-SWゾウセツカナモノ(S6AB1架枠) : 7,000円 (税別)
  • T-CONT-E(PB送出機能付) : 55,500円 (税別)
  • (10)T-SW用 ACアダプタ   : 13,000円 (税別) (送料別)
  • (11)T-SW-E 単体収容ケース : 18,700円 (税別) (送料別)
